ダイレクトドライブ(DD) EC制御

  • インバータ一体型により、外部制御盤が不要
  • VFDとモーターを内部で直結されることで放射ノイズを遮断
  • モーターケーシング内で完結する高度な熱管理を実現
  • 前モデル毎分245回転から最大400回転へ大幅な能力向上を実現
  • ベルトの緩みによる風量低下がなく、常に設計通りのパフォーマンスを維持
  • ベルト摩擦による3～8%のエネルギーロスを排除
  • メンテナンスの消失

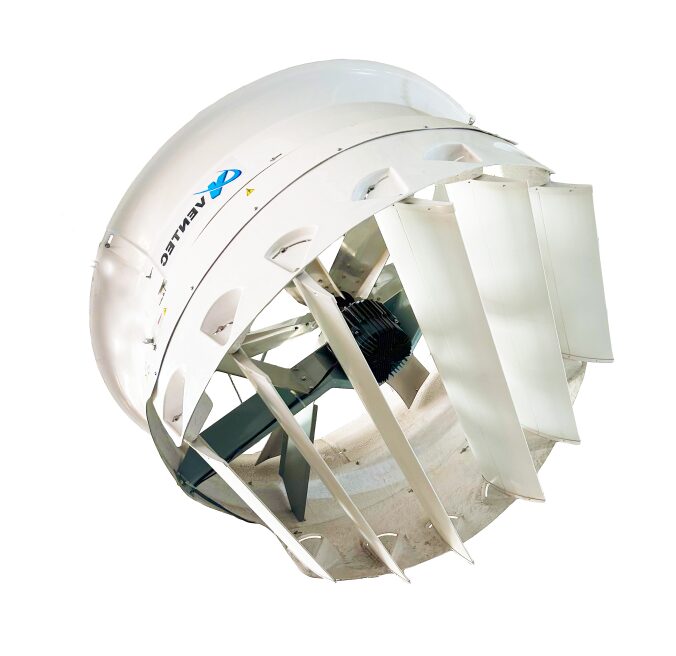

DirectDriveCyclone

ルーバーにより到達距離を拡大

気流を整流し、直進性を最大化させる設計。ヘリカルな気流をビーム状の直線流に変換します。

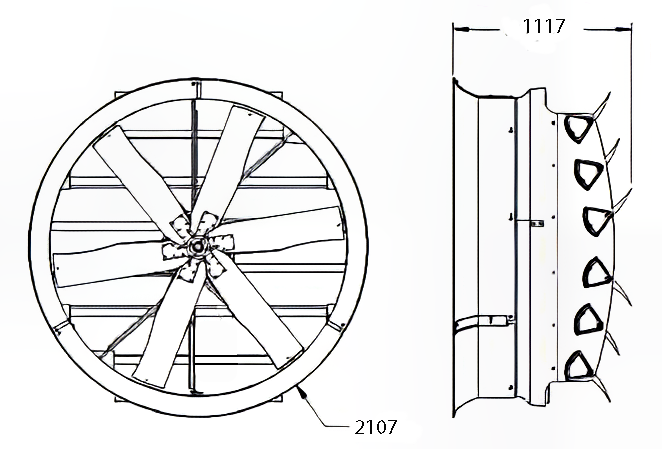

dimension_cyclone
　外形寸法

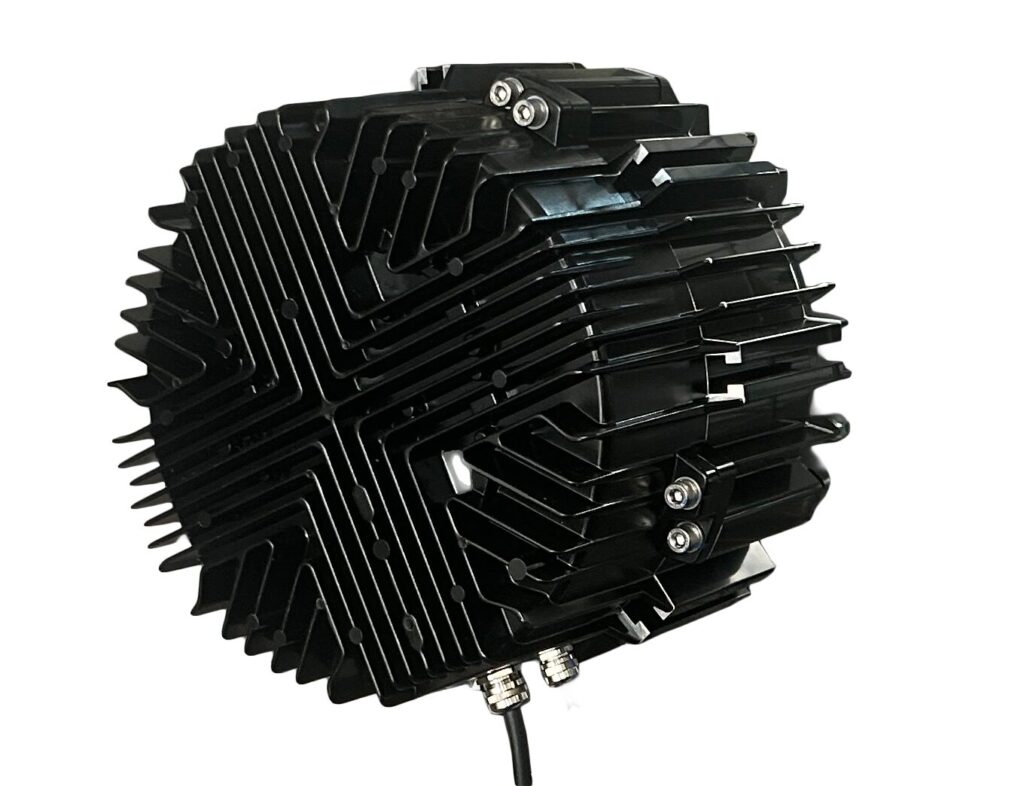

DD_Motor

風速分布図
主な仕様
羽根径1.83m (72")
外形寸法Φ2100mm ｘ 1030mm
電源3Φ200V 50/60Hz
モーター容量3馬力（2.2kW）
電流 *8.6A（＊ECモーターの場合は5.4A)
回転数可変可能
定格回転数245回転/分（60Hz）
フレーム材質溶融亜鉛めっき
デフレクタ材質100% PVC
羽根材質6-Aluminum
風量2 435 m³/分 (86 000 CFM)
電力効率1.36 m³/分 (48 CFM) /1ワット

円筒形のダクトファン構造で33％の高率UP

ハウジングと呼ばれるファンブレード（羽根）を囲む構造部分は、気流を効率よく管理し、送風距離を保つ重要な役割を持ちます。サイクロンプラスのハウジングは、空気の流れを整える役割に重点が置かれた設計で乱流の発生を抑制しています。

３つの制御方式

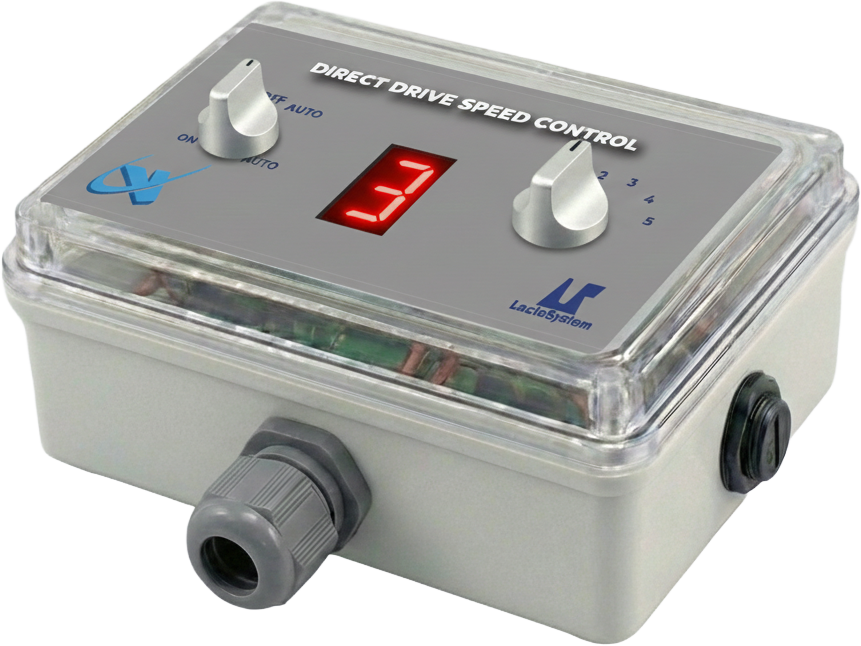

手動速度制御

本体に標準装備のスピードコントローラー5段階の速度の調整・逆転などシンプルに操作することができます。　　　　　　　　　　　　　　　

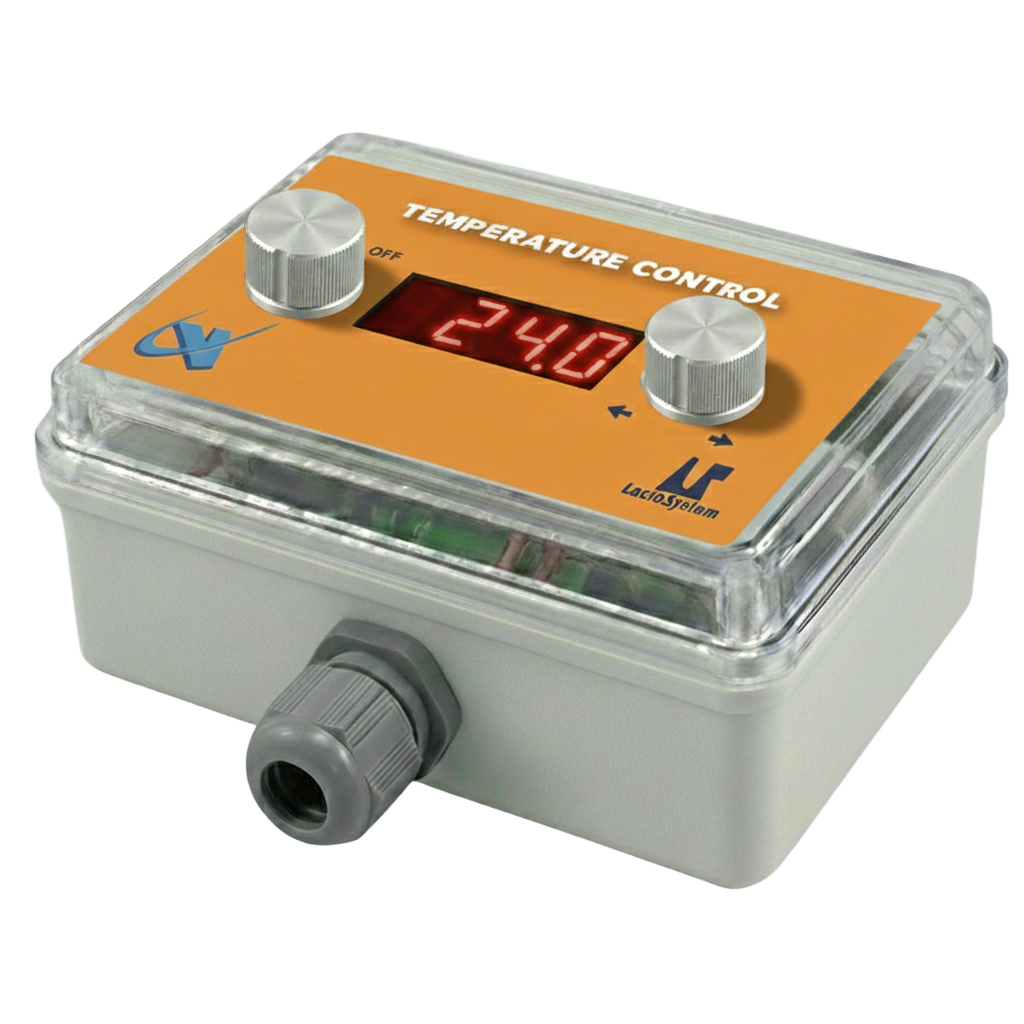

温調制御

気温の変化に応じて、回転速度が自動的に調節されます。気温が低くなると運転を自動的に停止します。

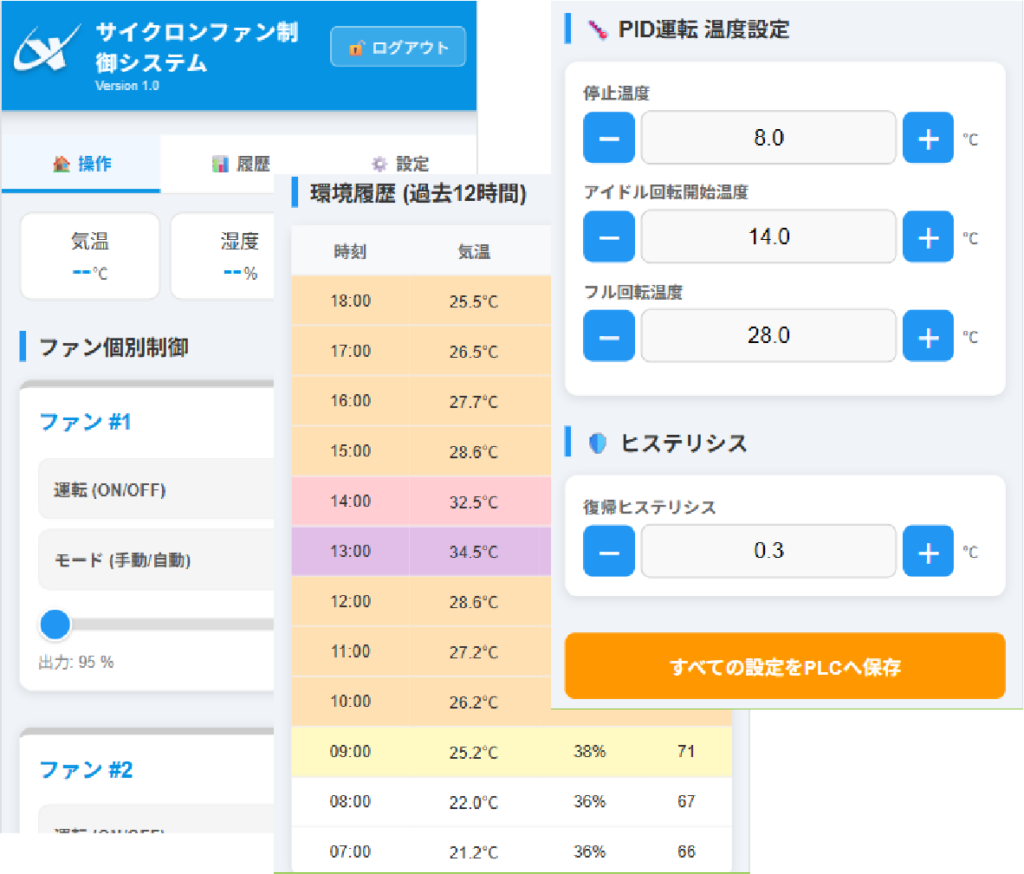

WEBアプリ制御

スマートフォンから操作が可能です。温度だけではなく、湿度のデータを監視し、THIの計算結果が出力されます。
